VYHODNOCOVACÍ PŘÍSTROJ VDK-70

Vyhodnocovací přístroj VDK-70 je určen k vyhodnocování údaje diagnostického dozimetru DK-70. Informace o stanovené dávce se vyčítá na stupnici analogového měřícího přístroje.Rozsah měření je od O do 2000 R ve třech podrozsa-zích: 1 až 25 R, 20 až 250 R a 200 až 2000 R. Chyba měření: ±5 % při teplotách +15 °C až +25 °C, ±8 % při teplotách -10 °C až +15 °Ca 25°C až +50°C.

Přístroj VDK-70 Je zabudován do kovové skříňky se sní-matelným krytem. Všechny ovládací a signalizační prvky, měřicí přístroj, nosič dozimetru a přívodka elektrického proudu jsou umístěny na hlavním panelu. Zařízení je konstruováno na bázi diskrétních polovodičových součástek a využívá technologie plošných spojů. Důležité obvody jsou hermetizovány.

Princip vyhodnocování dozimetru spočívá v impulsním měření fotovodivosti detektoru - monokrystalu NaCl. Jako zdroj záblesku pro vybuzení fotovodivosti se používá blesková výbojka. Odezva detektoru je vyhodnocována zesilovačem a v pamětových obvodech, které umožňují automatické nastavení a signalizaci příslušného měřícího podrozsahu. Barva signální žárovky odpovídá barvě stupnice měřícího přístroje, určené k vyčítání naměřené dávky.

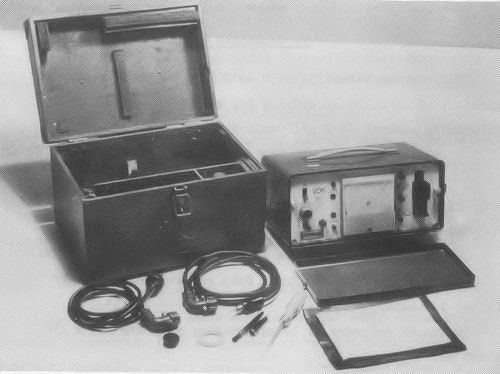

Souprava vyhodnocovacího přístroje VDK-70 obsahuje:
- vyhodnocovací přÍBtroj VDK-70;
- dva kontrolní dozimetry;
- šroubovák;
- klíč k otevíráni pouzdra dozimetru DK-70;
- štětec;
- návod k použití;
- záznamník soupravy;
- přepravní bednu soupravy.
- kabel pro připojení na elektrickou sít 220 V/50 Hz;
- kabel pro připojení na palubní sít 12 V nebo 24 V;
Přístroj může být napájen:
a) střídavým napětím 220 V/50 Hz na příkon 25 VA
b) stejnosměrným napětím 12 V nebo 24 V na příkon 15 VA. Doba ustálení je 20 minut, doba vyhodnocení dozimetru (1 ks) 1 minuta.
Hmotnost soupravy je 13 kg, rozměry soupravy 380 x 250 x 250 mm.


Zdroj: Chem-22-3 VOJSKOVÉ DOZIMETRICKÉ PŘÍSTROJE
