SVÍTILNA

Armádní svítilna se používá k pozorování za tmy, k signalizaci a komunikaci například pomocí morzeovky, k řízení provozu na komunikacích a jako zdroj pro napájení různých příslušenství. Uvnitř svítilny je držák náhradní žárovky.

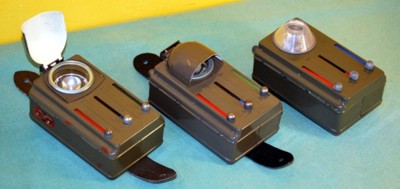

Z mnoha variant zde uvádím tři typy:

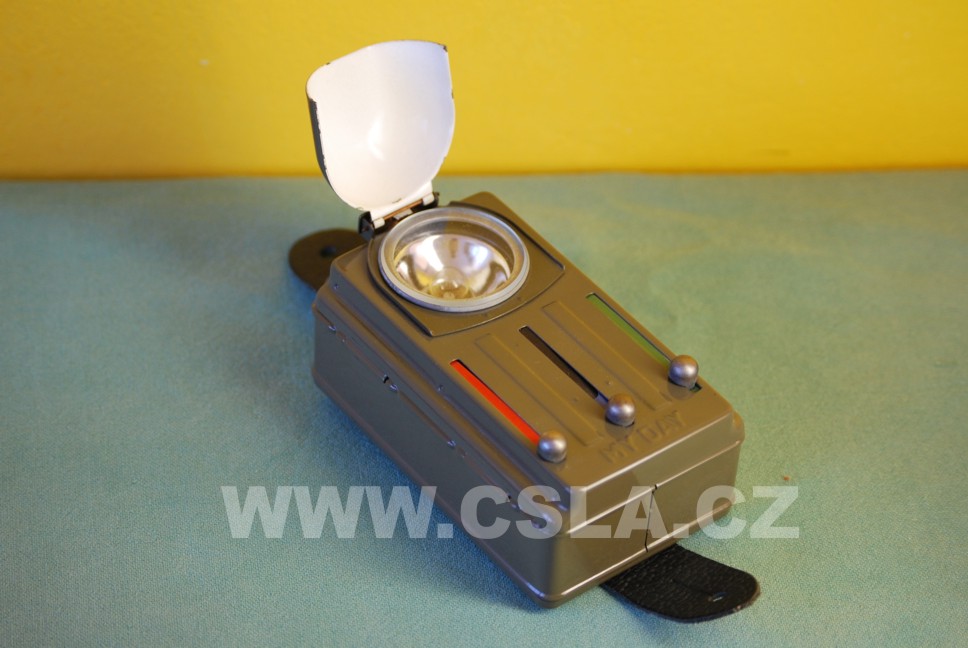

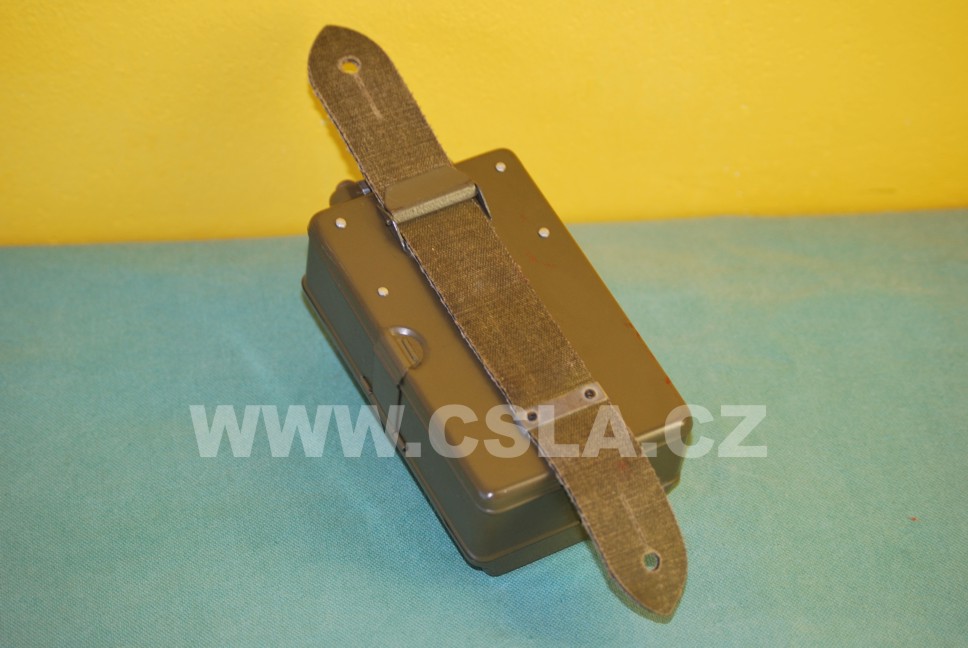

Typ 1

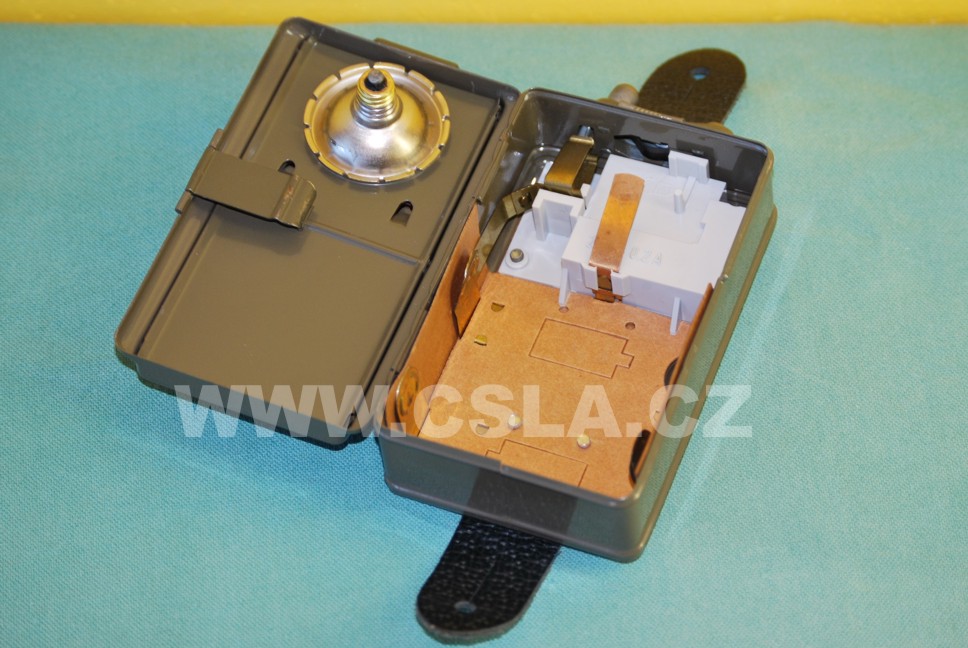

Základní vševojsková svítilna novější varianta. Původní pertinaxový držák kontaktů je nahrazen plastovým. Červený, zelený a modrý filtr. Červený filtr se používá při práci ve skrytu neboť z dálkou oproti žlutému světlu značně klesá jeho viditelnost. Spínač světla u všech variant svítilen má dvě polohy jedna umožňuje krátkodobé zapnutí jako tlačítko například pro vysílání morzeovky, druhá poloha má aretaci pro trvalý svit.

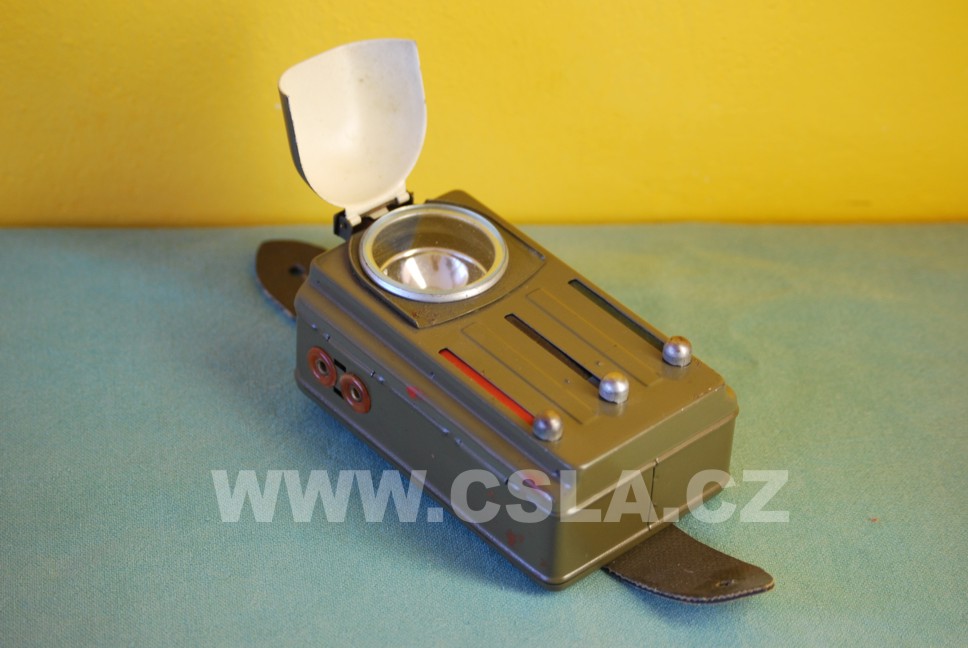

Typ 2

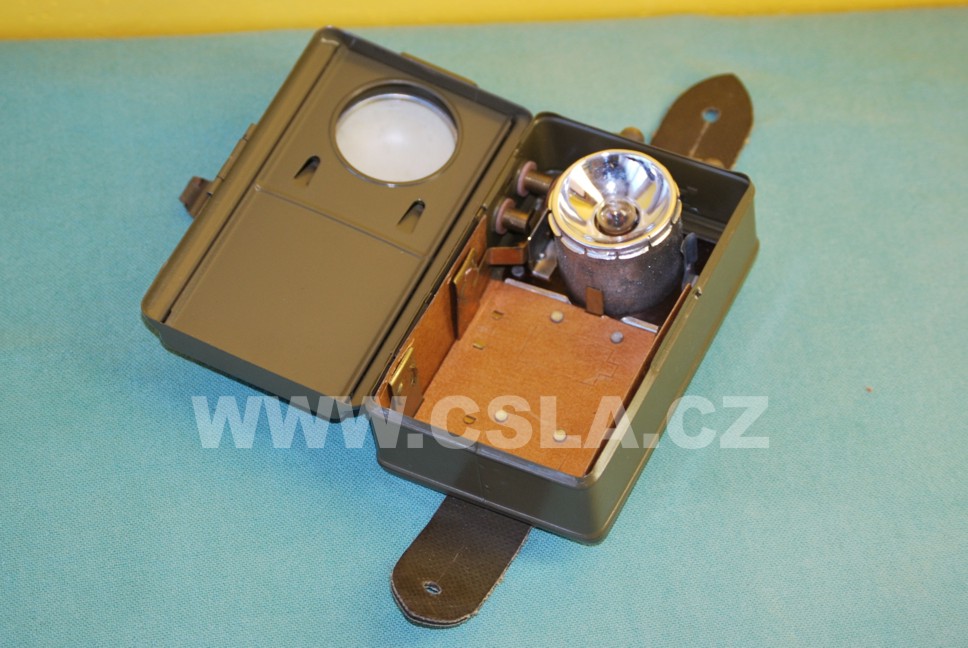

O proti předchozímu typu má vyvedeno napětí na boční svorky. Na ty to svorky se připojovalo různé příslušenství nebo je například ženisté využívaly k inicializaci roznětky.

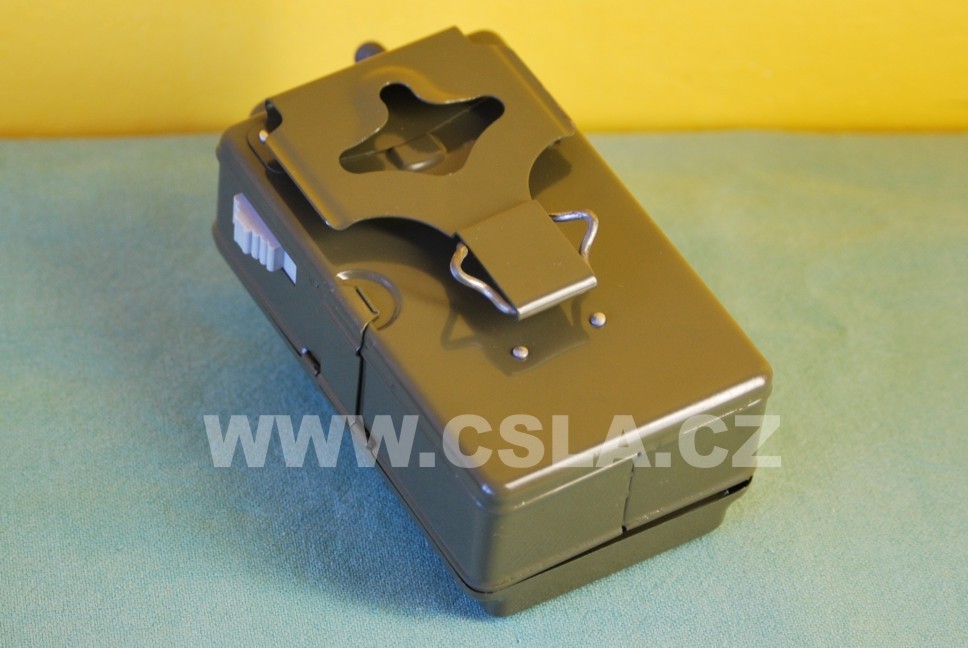

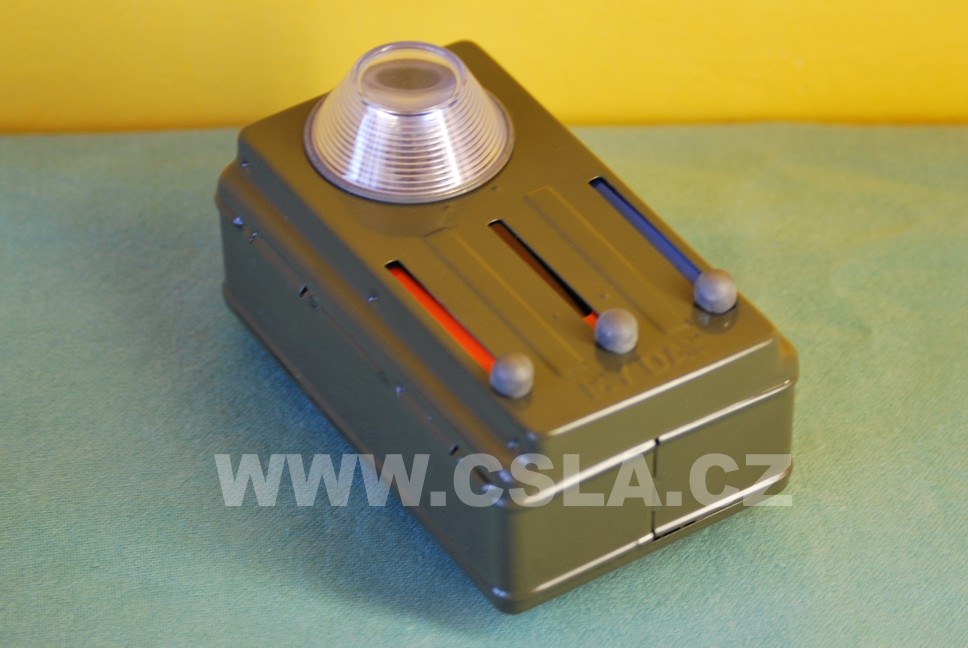

Typ 3

Tento typ svítilny byl především v soupravách směrníků. Místo zeleného filtru má prostřední filtr oranžový. Plastový kryt žárovky je vystouplý a zpracovaný tak aby byl svit žárovky vidět i při pohledu ze strany. Na boku svítilny je umístěn plastový spínač, pomocí kterého se zapínal přerušovaný režim blikání. Tato svítilna má i jiný systém upevnění na opasek a nemá clonu pro snížení svitu při použití ve skrytu.

UK59 svitilna

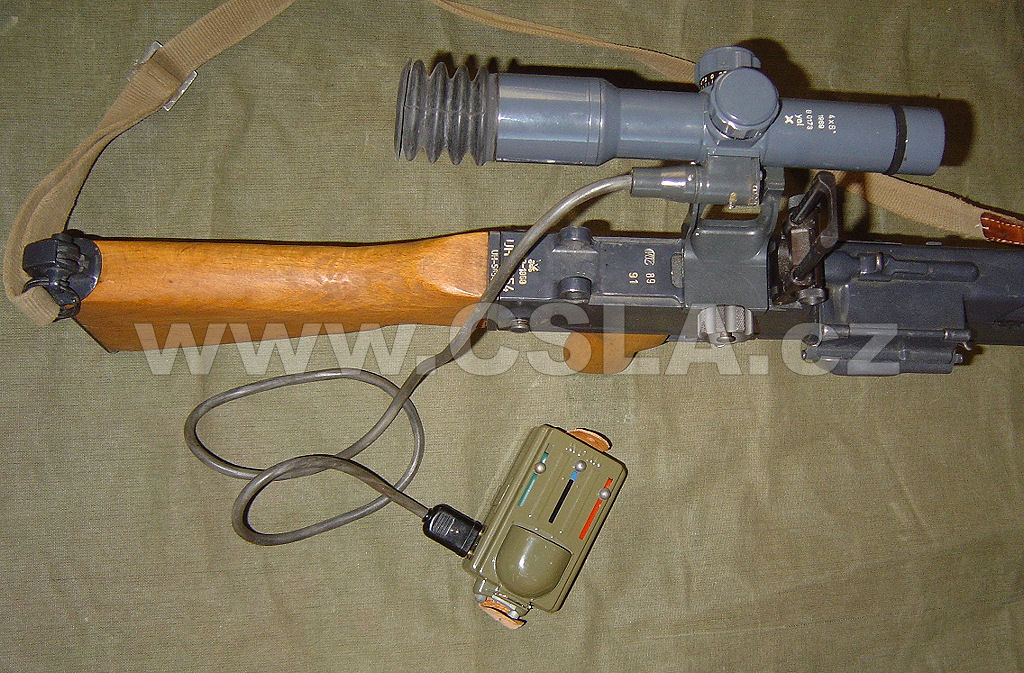

Na posledním obrázku další z typů svítilny použité jako zdroj napájení pro přísvit osnovy optického zaměřovače ke kulometu UK-59. Všiměte si že o proti typu 2 má výstupní svorky na druhé straně svítilny.


Zdroj: Miloslav Heřmánek
