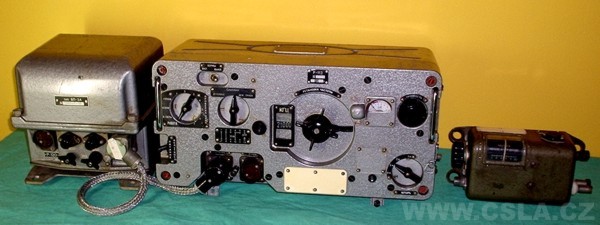

RÁDIOVÁ STANICE R-113

R113

Rádiová stanice R-113 je velmikrátkovlnná rádiová stanice (I když se z dnešního pohledu jedná o KV stanice v příručkách z dob 70 let. byli označovány jako VKV), určená pro spojení v tankových a motostřeleckých jednotkách. Umisťuje se do tanků, obrněných transportérů a do bojových nebo pomocných vozidel. Rádiová stanice umožňuje provoz s rádiovými stanicemi R-114d, R-107 (R-107T), R-111 a R-123 (R-123M).

Technické údaje

Kmitočtový rozsah:
20,000 MHz rozložených v pásmu do 22,375 MHz po 25 kHz. Rádiová stanice má 96 pevně nastavitelných kmitočtů. Kmitočty přijímače-vysílače jsou na stanici vyznačeny v kHz. Rádiová stanice nemá plynulé ladění. Stabilizace kmitočtu vysílače je krystalová i bezkrystalová, u přijímače krystalová. Rádiová stanice má 10 krystalů, umístěných v přijímači-vysílači.

Druh provozu:
telefonie s kmitočtovou modulací (F3), provoz je možno zabezpečit simplexem, poloduplexem a služebním příjmem.

Citlivost: přijímače při poměru signálu k šumu 3:1, při napětí signálu na výstupu přijímače 6 až 7 V a při vypnutém omezovači šumů (tj. při zapnutých šumech přijímače) je minimálně 5 µV.
Mez počátku činnosti omezovače šumů při vstupním napětí přijímače je minimálně 10 µV.

Výkon:
v anténním rozsahu pracovních kmitočtů je nejméně 16 W.
Modulační úchylka kmitočtu vysílače je ±5 kHz.

Přijímač:
je superhet s dvojím směšováním kmitočtu, určený k příjmu kmitočtově modulovaných signálů protější stanice. Třetí mezifrekvenční kmitočet je 600 kHz.

Antény a dosah:
- 4metrová tyčová anténa (složená ze 4 dílů). Dosah oboustranného spojení na místě i za pohybu v libovolné roční i denní době je 20 km;
- nouzová anténa (izolovaný vodič ze skříňky pro záložní součástky). Dosah pro tuto anténu není stanoven.



Napájení:
ze stejnosměrné palubní sítě bojového vozidla o napětí 26 V nebo +13 V, přičemž záporný pól je spojen s kostrou.
Příkon odebíraný z palubní sítě:
- při vysílání - 300 W,
- při příjmu v simplexním provozu - 140 W,
- při stálém příjmu - 90 W.
Provozuschopnost rádiové stanice je zabezpečena i při změně napětí palubní sítě 0+15%.

Doba provozu: dána kapacitou vozových akumulátorových baterií. Přípustný časový poměr vysílání k příjmu je 1 : 3. Nepřerušené vysílání nesmí trvat déle než 10 minut. Doba příjmu je neomezená.

R113 zdroj

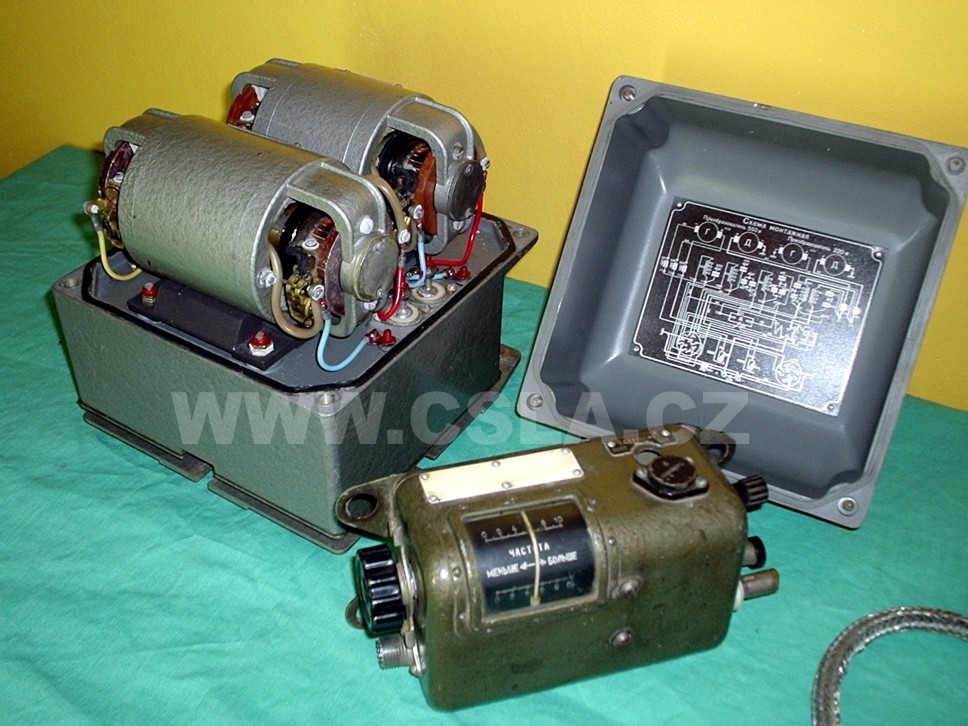

Na obrázku měnič napětí a vpředu anténí díl (variometr).

Hmotnost:
- rádiové stanice 16 kg,
- celé soupravy 42 kg. Obsluha: jeden muž.

Složení soupravy

Soupravu rádiové stanice R-113 tvoří:
- rádiová stanice s odpruženým závěsem a ochranným obalem;
- anténní díl (anténní variometr);
- přívodní koaxiální kabel;
- anténní příslušenství (horní pryžový izolátor, koncovka dolní pryžový izolátor s upevňovacími prvky, dvě soupravy 4metrové ocelové antény a dva ocelové trny ve dvou plátěných obalech);
- zdrojový kabel;
- skříňka se záložními součástkami a nářadím (společná pro R-113 aTHZR-120);
- kukla s příslušenstvím a náprsním přepínačem.

Zdroj: SPOJ-51-7 Spojovací prostředky ČSLA
