RÁDIOVÁ STANICE R-129
Rádiová stanice R-129 je přenosná krátkovlnná rádiová stanice s krystalovou stabilizací kmitočtu. Má společně laděný vysílač i přijímač a umožňuje simplexní provoz. Rádiová stanice je určena pro spojení výsadků se štábem a pro spojení uvnitř výsadkových jednotek. Stabilita pevně nastavitelných kmitočtů zaručuje spojení s rádiovými stanicemi stejného typu, s rádiovými stanicemi R-130 a R-140 bez dolaďování. Spojení s rádiovými stanicemi starších typů R-104 a R-112 se uskutečňuje dolaďováním protějších rádiových stanic.
Pracovní kmitočet se nastavuje třemi přepínači s označením „x 1000" (tisíce), „x 100" (stovky), „x 10" (desítky) s desítkovým systémem odečítání kmitočtu, který umožňuje ladění i potmě.
Technické údaje
Kmitočtový rozsah: 1000 až 10 990 kHz. Je rozdělený do 10 podrozsahů takto:
- I. podrozsah 1 000 až 1 990 kHz,
- II. podrozsah 2 000 až 2 990 kHz,
- III. podrozsah 3 000 až 3 990 kHz,
- IV. podrozsah 4 000 až 4 990 kHz,
- V. podrozsah 5 000 až 5 990 kHz,
- VI. podrozsah 6 000 až 6 990 kHz,
- VII. podrozsah 7 000 až 7 990 kHz,
- VIII. podrozsah 8 000 až 8 990 kHz,
- IX. podrozsah 9 000 až 9 990 kHz,
- X. podrozsah 10 000 až 10 990 kHz.
V uvedeném kmitočtovém rozsahu má rádiová stanice 1000 pevně nastavitelných kmitočtů po 10 kHz, což umožňuje spojení bez vyhledávání protější rádiové stanice a bez dolaďování. Při přechodu na plynule laditelný kmitočet se provádí nastavení a doladění kmitočtu přepínačem „x 1" (desítky kHz).
Druhy provozu:
- příjem a vysílání amplitudově modulované telefonie s jedním postranním pásmem (A3A);
- příjem a vysílání amplitudově modulované telefonie s jedním postranním pásmem (A3H). Tento druh provozu zabezpečuje spojení s rádiovými stanicemi pracujícími provozem (A3);
- příjem a vysílání nemodulované telegrafie (AI);
- vysílání kmitočtovou telegrafií se zdvihem 500 Hz (Fl);
- vysílání telegrafií rychlotelegrafem;
- příjem a vysílání při plynulém nastavení kmitočtu všemi druhy provozu, s výjimkou provozu s jedním postranním pásmem.
Provoz na rádiové stanici je ve všech případech simplexní. Z příjmu na vysílání se přechází stisknutím tlačítka mikrotelefonu.
Rádiová stanice umožňuje přechod z příjmu na vysílání a také provoz na jednom postranním pásmu (JPP a A3) po dvojitém vedení do vzdálenosti 2 km s vyneseným telefonním přístrojem TA-57 (nebo TP-25 s přístavkem TP-25 Rd).
Antény a dosah:
- se svazkovou anténou 1,5 m dlouhou, ve dne do 10 km a v noci do 5 km,
- se 4m tyčovou anténou pro provoz na místě, ve dne do 25 km a v noci do 10 km,
- s drátovou anténou typu šikmý paprsek s protiváhou o délce 2 x 17 m s možností zkrácení ramen na 10 m a 7 m, ve dne do 40 km a v noci do 25 km,
- s dipólovou symetrickou anténou na stožáru 10,5 m vysokém a délce ramen dipólu 20 m s možností zkrácení na 12 m, ve dne i v noci 300 km.
Hmotnost a rozměry: celková hmotnost soupravy rádiové stanice (bez přepravní bedny) je maximálně 53 kg.
Napájení: ze dvou sériově zapojených akumulátorů 2NKP20 o napětí 4,8 V.
Výkon: výkon dodávaný vysílačem do umělé antény (odpovídá 4m tyčové anténě) při jmenovitém napětí napájecího zdroje na libovolném kmitočtu v rozsahu od 1500 do 10 990 kHz je minimálně 1 W, při provozu AI a v rozsahu 1000 až 1500 kHz minimálně 0,5 W.
Citlivost přijímače: při poměru signálu k šumu 3 : 1 a při výstupním napětí na náhlavních sluchátkách mikrotelefonní soupravy 1,5 V je:
- při provozu AI (úzké pásmo), A3A, A3H minimálně 2 µV,
- při provozu AI (široké pásmo), A3A, A3H minimálně 3 µV.
Složení soupravy
Soupravu rádiové stanice tvoří:
- rádiová stanice v přístrojové skříni s nosnými popruhy,
- anténní příslušenství,
- nabíjecí zařízení E-348 a 2 kusy záložních akumulátorových baterií,
- brašna radisty,
- záložní součástky.
Pro přepravu se souprava rádiové stanice ukládá do přepravní bedny.

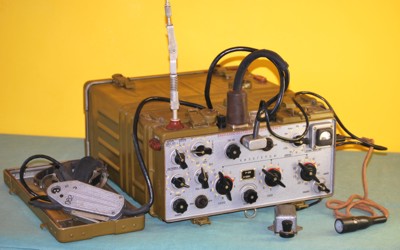

obr. Stanice R-129 napojená na zkušební zařízení ZZ-130
Zdroj: SPOJ-51-7 Spojovací prostředky ČSLA
|
