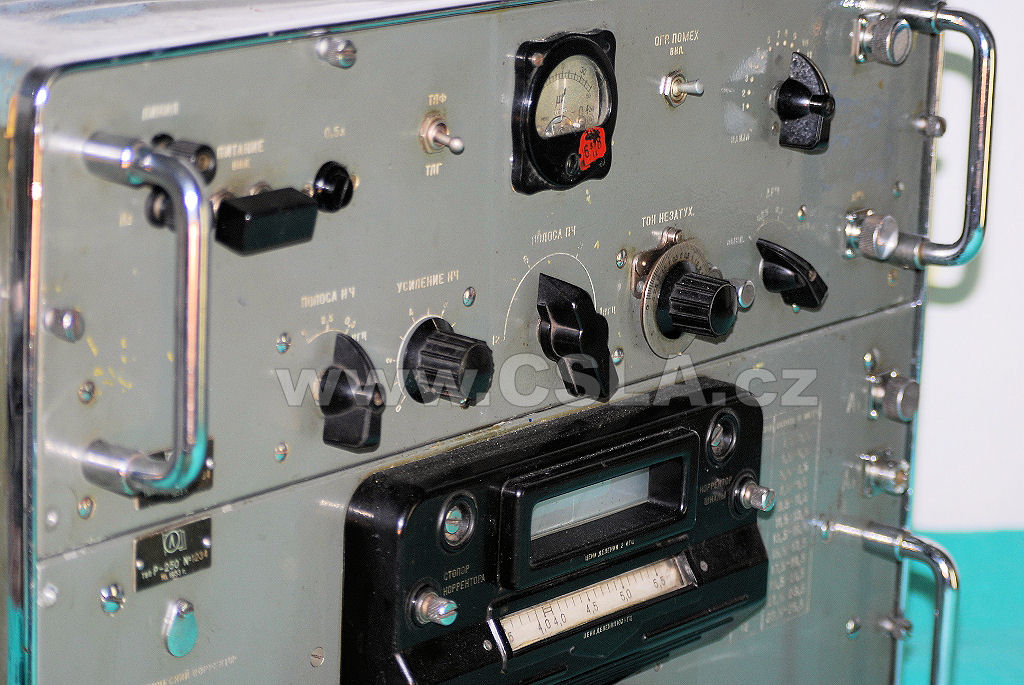

RÁDIOVÝ PŘIJÍMAČ R-250

Rádiový přijímač R-250 je krátkovlnný přijímač první třídy. Je určen pro odposlech a spojení v rádiových sítích frontu, armád, v sítích vojenského letectva a pro speciální účely.

Technické údaje

Kmitočtový rozsah:
1,5 až 25,5 MHz (odpovídá vlnové délce 200 až 11,75 m), plynule laditelný. Kmitočtový rozsah je rozdělen na 12 podrozsahů:
- I. 1,5 až 3,5 MHz,
- II. 3,5 až 5,5 MHz,
- III. 5,5 až 7,5 MHz,
- IV. 7,5 až 9,5 MHz,
- V. 9,5 až 11,5 MHz,
- VI. 11,5 až 13,5 MHz,
- VII. 13,5 až 15,5 MHz,
- VIII. 15,5 až 17,5 MHz,
- IX. 17,5 až 19,5 MHz,
- X. 19,5 až 21,5 MHz,
- XI. 21,5 až 23,5 MHz,
- XII. 23,5 až 25,5 MHz.

Druh provozu:
- příjem nemodulované telegrafie (AI),
- příjem amplitudově modulované telegrafie (A2),
- příjem amplitudově modulované telefonie (A3).
Citlivost přijímače:
- při provozu A1 je lepší než 0,6 µV,
- při provozu A3, při modulačním kmitočtu 100 Hz a hloubce modulace 30 %, je lepší než 3 µV.
Kmitočtová stabilita: teplotní koeficient v rozsahu teplot od —5 °C do +50 °C nepřevyšuje (10 až 15) X 106. Anténní vstupy jsou vypočítány na 4 typy antén:
- symetrická anténa s vlnovým odporem 60 až 400 ohmů,
- nesymetrická anténa s vlnovým odporem 60 až 400 ohmů,
- anténa typu šikmý paprsek s kapacitou 100 až 300 pF a ohmickým odporem okolo 100 ohmů,
- tyčová anténa s kapacitou 50 pF i více.
Výstupy přijímače:
- pro dvoje nízkoohmová sluchátka typu TA-4,
- pro vedení s vlnovým odporem 600 ohmů.,
- pro výstup napětí pro automatickou regulaci zesílení,
- vysokoohmový výstup druhé mezifrekvence,
- nízkoohmový výstup druhé mezifrekvence,
- výstup ze zátěže detektoru.
Napájení:
- z elektrovodné sítě napětím 127 nebo 220 V, 50 Hz,
- z akumulátorové baterie. Příkon: 130 VA.
Doba provozu: nepřetržitě ze sítě.
Obsluha: jeden muž.
Rozměry a hmotnost: 670 x 450 x 480 mm, 95 kg.
