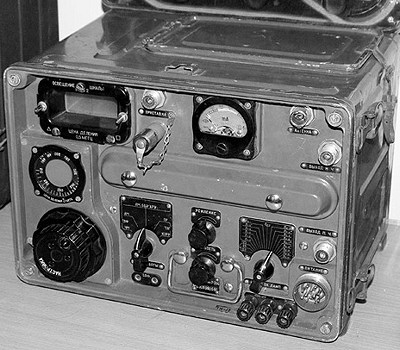

RÁDIOVÝ PŘIJÍMAČ R-314
Rádiový přijímač R-314 je určen pro příjem decimetrových vln. Může pracovat jako přenosný nebo v automobilu.
Technické údaje
Kmitočtový rozsah: 210 až 440 MHz (vlnová délka 143 až 68 cm). Přijímač má dvě stupnice pro ladění:
- stupnici pro hrubé ladění s přesností nastavení 1,5 %,
- stupnici pro jemné ladění, která po korekci dovoluje nastavit kmitočet s přesností 0,1 %.
Dílky na jemné stupnici jsou naneseny po 0,5 MHz ve vzdálenosti 1,5 mm. Na stupnici pro hrubé ladění jsou dílky po 5 MHz. Druh provozu:
- příjem nemodulované telegrafie (AI),
- příjem amplitudově modulované telefonie (A3),
- příjem kmitočtově modulované telefonie (F3).
Citlivost přijímače:
ve všech druzích provozu není horší než 12 [lV při poměru signálu k šumu 3:1.
Kmitočtová stabilita:
teplotní koeficient kmitočtu prvního oscilátoru (heterodynu) přijímače je menší než ±50 x 10~6. Změna kmitočtu prvního oscilátoru přijímače při změně napětí zdrojové baterie o ±10 % nebo napětí sítě o +10 %, —20 % od nominální hodnoty je menší než 0,1 %.
Výstupy přijímače:
- pro nízkoohmová telefonní sluchátka,
- pro vedení s odporem 1500 Ohmů,
- vysokoohmový pro speciální přístavby. Vstup pro přijímač: nesymetrický.
Antény:
- dipól na 6 m vysokém stožáru,
- drátová anténa s protiváhou.
Napájení:
- z akumulátorů 2NKN-24 o napětí 12,5 a 2,5 V,
- z elektrovodné sítě s napětím 220 V nebo 127 V, 50 Hz,
- stejnosměrným proudem s napětím 110V a speciálním měničem.
Příkon:
z akumulátorů 30 W, z elektrovodné sítě 90 VA.
Doba provozu:
- 12 hodin při napájení z akumulátorů,
- nepřetržitě při napájení z elektrovodné sítě.
Obsluha:
jeden radista.
Rozměry a hmotnost:
390 X 280 x 320 mm, 20 kg.
Souprava je složena:
- z přijímače s krytem,
- ze zdrojové skříňky s akumulátory 2NKN-24,
- ze skříňky pro připojení elektrovodné sítě,
- z antény,
- z náhlavních sluchátek TA-4,
- z dokumentace.
Zdroj: SPOJ-51-7 Spojovací prostředky ČSLA
|
