RÁDIOVÁ STANICE R-809M2

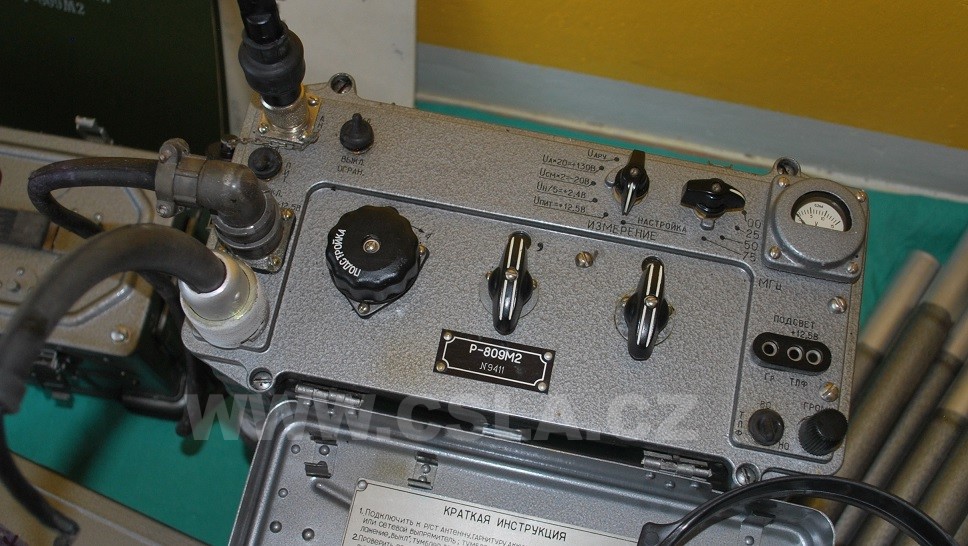

R-809M2



Přenosná radiostanice R-809M2 krátkého dosahu se používá se pro komunikaci s amplitudovou modulací signálů A3 v prvním leteckém pásmu. Rozsah stanice je však daleko větší a to 100,00 - 145,975 MHz.

Souprava obsahuje dva druhy antén. Prutová je uložena v předním odklápěcím krytu radiostanice, diskokuželová se skládacím stožárem je uložena v plátěném vaku.

Přijímač radiostanice je koncepčně shodný s tranzistorovým přijímačem R-870. Dvojí směšování na MF1 15,800-15,875MHz a druhá MF2 na 1,6MHz. Ve vysílači jsou tři elektronky v koncovém stupni, který dává 0,5W VF výkonu, napájené z tranzistorového měniče.

Externí reproduktor dodávaný v soupravě je ativní a potřebuje napajení 12,5V jako stanice, proto je konektor k reproduktoru třípolový. Na jednom vývodu je propojeno napájení ze stanice.

Radiostanici lze upevnit na blok zdroje akumulátorů a v příslušenství některých souprav jsou popruhy a podušky pro nošení na zádech.

I když v příručkách se převážně hovoří o R-809M2 jako o záložní radiostanici, byla určena i jako přenosná pro letecké návodčí v přední bojové linii, kteří měli upřesňovat cíle pro vzdušnou podporu.



Technické údaje

Kmitočtový rozsah:
100 až 149,75 MHz umožňuje nastavit 2000 pracovních kmitočtů s odstupy po 25 kHz.

Výkon vysílače:
0,5W amplitudová modulace (A3)

Napájení:
- z elektrovodné sítě o napětí 127 nebo 220 V, 50 Hz,
- z akumulátorové baterie o napětí 12,5 V.



R-809M2



Složení soupravy
- radiostanice R-809M2,
- síťový zdroj a nabíječ akumulátorů,
- 2 ks akumulátorové baterie 12,5V,
- kabely pro připojení k napájecímu zdroji,
- diskokuželovou anténu s trubkovým skládacím stožárem s kotvením,
- souosý anténní kabel,
- sluchátka s mikrofonem,
- prodlužovací kabel mikrotelefonu,
- přídavný reproduktor,
- sada záložních dílů,
- lampička.

Pro přepravu se souprava ukládá do dřevěné bedny.

R-809M2

Zdroj: Spojovací prostředky ČSLA
