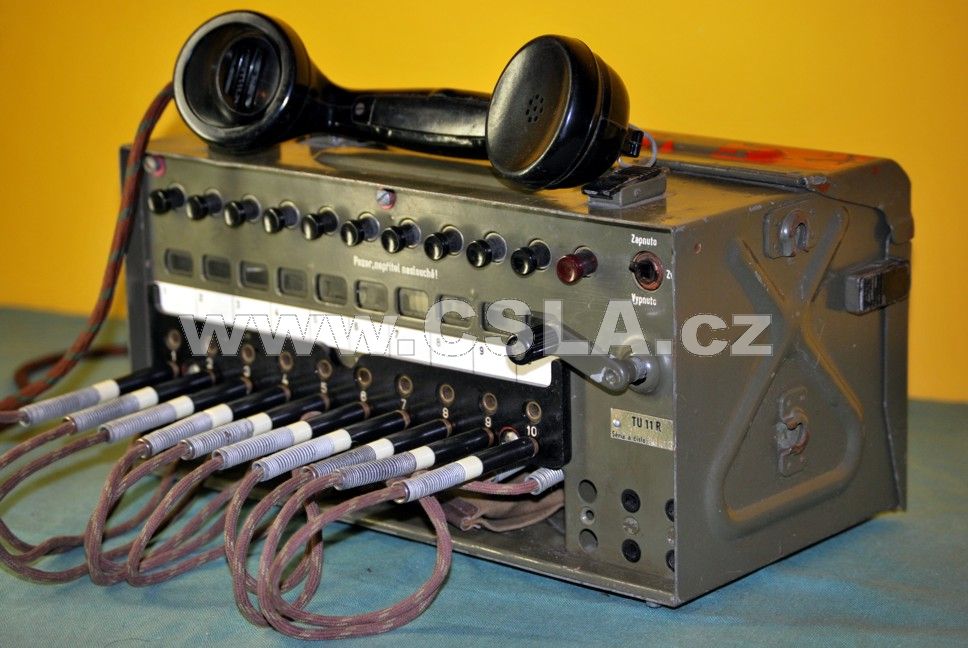

TELEFONNÍ PŘEPOJOVAČ TÚ-11R

Telefonní přepojovač TÚ-11R pro deset účastníků je přenosný jednošňůrový desetinásobný přepojovač s induktorovým návěstě-ním, systému místní baterie s možností připojit pět účastnických vedení pro dálkové ovládání rádiových stanic. Umožňuje jednoduché přepojování všech účastníků zapojených na přepojovač.

Technické údaje
Zapojení a konstrukce desetinásobného přepojovače obsluze umožňuje:
- příjem induktorového návěstění kteréhokoli zapojeného účastníka pomocí návěstní klapky nebo pomocí stejnosměrného zvonku (je-li zapojen);
- dotaz, volání a kontrolu hovoru účastníků zapojených na přepojovač hovorovou soupravou;
- spojit libovolné účastníky mezi sebou pomocí účastnických šňůr na směr nebo oběžník;
- příjem závěrných signálů spojených účastníků na té návěstní klapce, jejíž spojovací šňůrou bylo spojení uskutečněno;
- dálkově ovládat rádiovou stanici na prvním až pátém páru. Na telefonní přepojovač TÚ-1 IR je možno zapojit:
- pět dvoudrátových telefonních vedení;
- pět dvoudrátových rádiových kanálů s možností dálkově ovládat připojené rádiové stanice.
Elektrické hodnoty telefonního přepojovače TÚ-1 IR:
- desetinásobný přepojovač vnáší do spojovací cesty útlum 0,4 dB;
- pro napájení mikrofonního obvodu je v přepojovači galvanický článek S2A.

Zdroj: SPOJ-51-7 Spojovací prostředky ČSLA
