RÁDIOVÁ STANICE VXN-101

Rádiová stanice VXN-101 je mobilní rádiová stanice s vysokofrekvenčním výkonem 10 W. Konstrukčně je řešena pro montáž do automobilu. Rádiovou stanici lze použít s dalším příslušenstvím (síťový zdroj VYY-100) jako stacionární, která může být napájena ze sítě 220 V.

Technické údaje

Kmitočtové rozsahy:
32 až 35 MHz, 43 až 46 MHz, 73 až 78 MHz, 78 až 84 MHz.

Druh provozu:
kmitočtově modulovaná telefonie (F3).

Počet kanálů:
1 až 3 dálkově přepínatelné s odstupem 25 kHz.

Citlivost přijímače:
pro poměr S : Š = 20 dB a je lepší než 1 [zV.

Vysokofrekvenční výkon: 10 W.
Nízkofrekvenční výkon: 2 W plynule nastavitelný.
Návěstění: zvukovým signálem.
Selektivní volba: maximálně pro 45 účastníků.

Napájení:
- z elektrovodné sítě o napětí 220 V a kmitočtu 50 Hz,
- z akumulátorové baterie o napětí 12 až 17 V. Spotřeba proudu:
- přijímače 0,15 A,
- přijímače a žhaveni vysílače 1,2 A,
- vysílače 3,9 A.

Rozměry a hmotnost:
- rádiová stanice 305 X 217 X 149 mm, 5 kg.
- ovládací skříňka 217 X 104 X 95 mm, 1,6 kg.

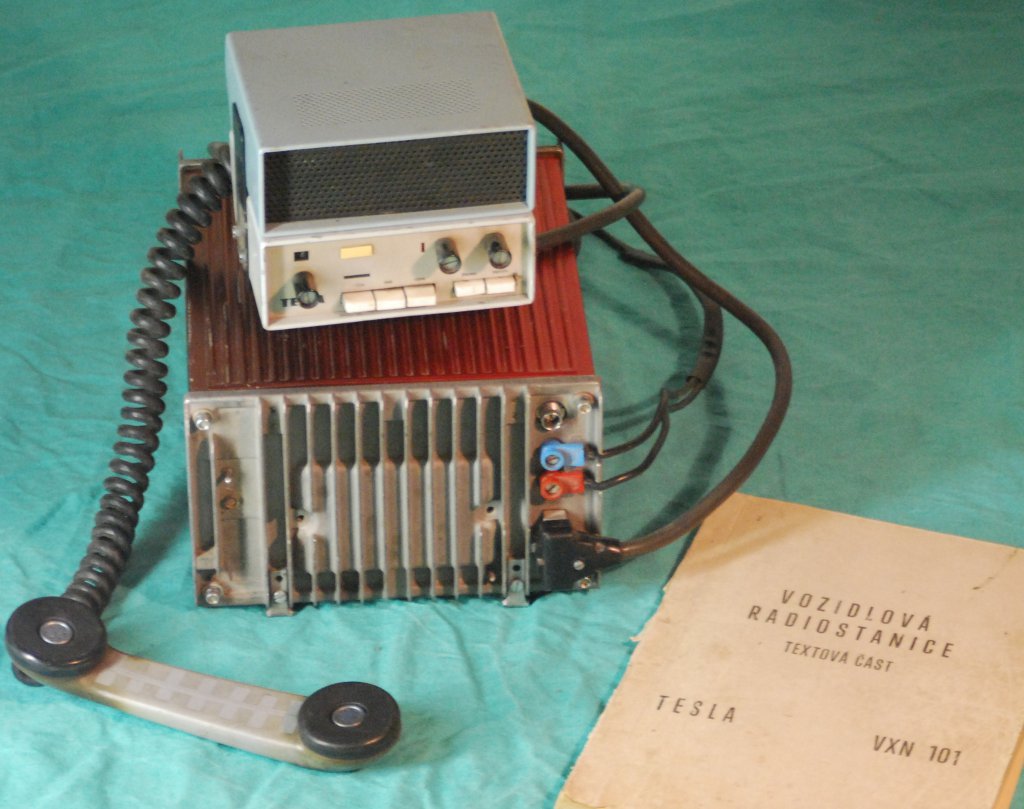

Složení soupravy

Souprava obsahuje:
- rádiovou stanici (přijímač - vysílač),
- ovládací skříňku,
- prutové antény,
- propojovací kabely.

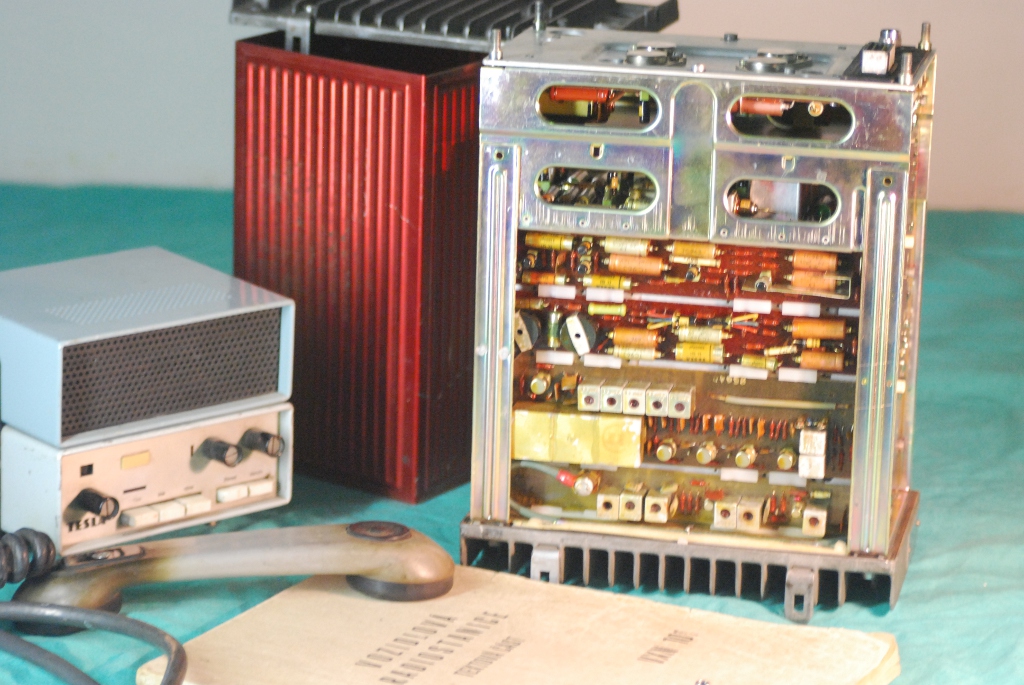

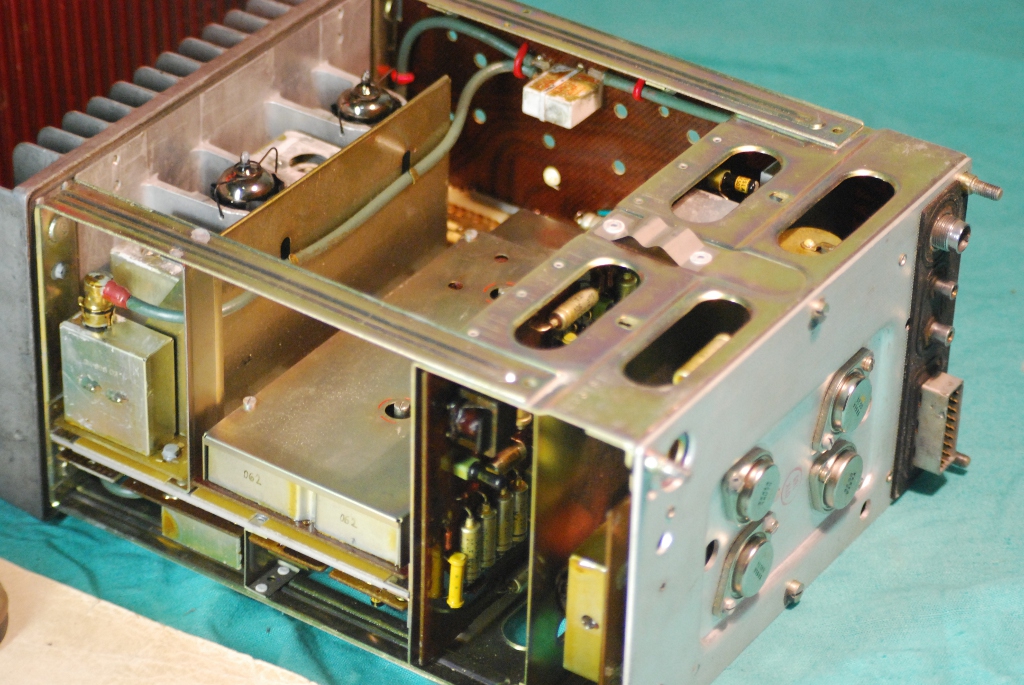

- rádiová stanice je řešena stavebnicovým způsobem. Celek je rozdělen na osm dílů tvořících samostatné konstrukční i elektrické celky. Jednotlivé díly, provedené technikou plošných spojů, jsou zasunuty v lištách z polyamidu a upevněny na základní kostře. Jednotlivé díly lze po sejmutí krytu stanice vysunout. Toto řešení umožňuje snadnou výměnu jednotlivých dílů a usnadňuje opravárenskou činnost. K základní kostře jsou připevněna čela, která jsou opatřena chladicími žebry z hliníkové slitiny;

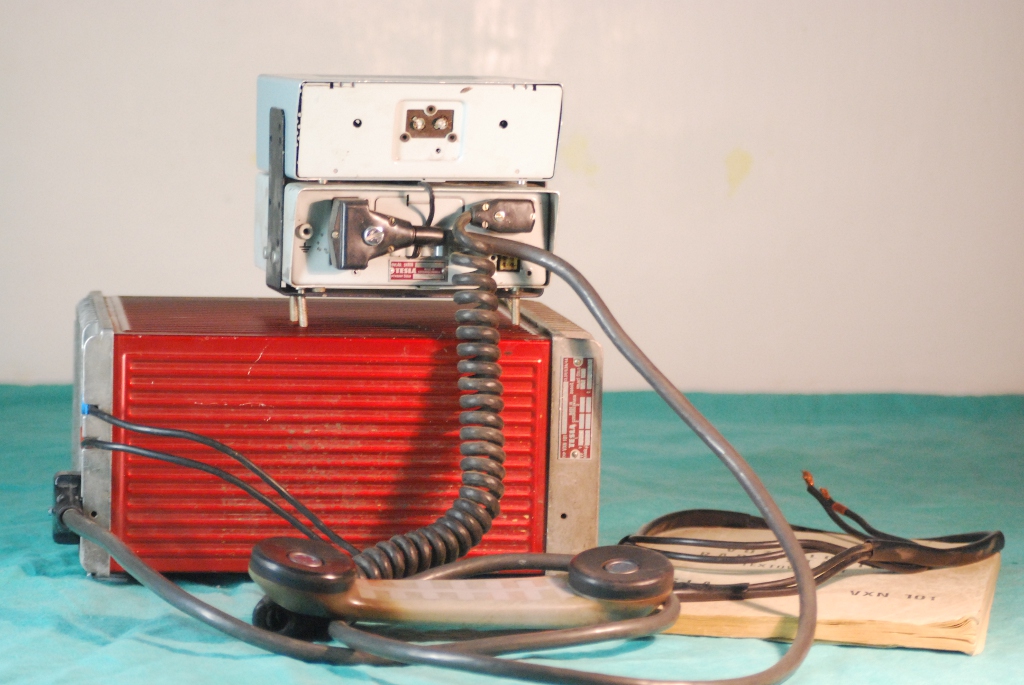

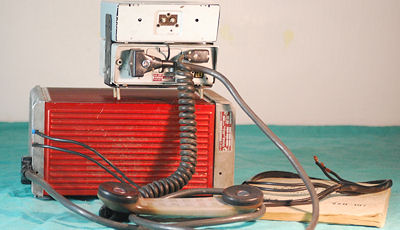

- ovládací skříňka je upevněna přímo na rádiové stanici, nebo je propojena s rádiovou stanicí propojovacím kabelem. Na přední straně ovládací skříňky je ve dvou držácích (jeden je pevný a druhý pohyblivý) zavěšen mikrotelefon. V pravém spodním rohu skříňky je zámek, který je mechanicky spřažen s přepínačem. Po otočení klíčku z nulové polohy, lze mikrotelefon z držáků vyjmout mírným tahem k pravé straně a vysunutím jeho levého konce z držáku;
- prutová anténa: základním typem je přibližně čtvrtvlnný zářič, jehož protiváhu tvoří kovová střecha nebo jiné větší kovové díly vozidla. Laminátový zářič je upevněn na kloubu ovládaném zevnitř vozidla. Tímto kloubem je možno anténu sklápět v rozmezí cca 10° až 85°. Konstrukce kloubu umožňuje při nárazu antény na jakoukoli překážku samočinné sklopení antény a její vrácení do původní nastavené polohy. Samočinné sklopení je možné pouze při jízdě vozidla vpřed. Kromě této antény je možno ke stanici použít i jiných typů antén, včetně směrových, se vstupní impedancí 75 D. Délka zářiče je závislá na kmitočtu, a proto se vyrábí v různých délkách podle tabulky
- propojovací kabely: jednotlivé propojovací kabely jsou v příslušenství rádiové stanice. Zdrojový kabel je připojen dvoupólově přes pojistkovou skříňku přímo na akumulátor.
Změny základní soupravy rádiové stanice: základní souprava rádiové stanice je konstrukčně řešena tak, že jednotlivé díly jsou výměnné, čímž lze ze základní soupravy vytvořit varianty s kmitočty 34, 45, 75, 80 MHz (výměnnou vf dílu přijímače, kmitočtové ústředny, dílu vysílače a antény).

Zdroj: SPOJ-51-7 Spojovací prostředky ČSLA
