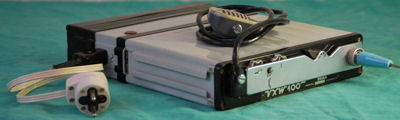

RÁDIOVÁ STANICE VXW-100

Rádiová stanice VXW-100 pracuje s úzkopásmovou kmitočtovou modulací na velmikrátkých vlnách (1 až 8 vysokofrekvenčních kmitočtů) v pásmu 34, 45, 75, 80 a 88 MHz. Kmitočet přijímače i vysílače je stabilizován krystalem. Selektivita je docílena dvojnásobným filtrem s dvojím směšováním. Rádiová stanice je vybavena nastavitelným omezovačem šumu. Provoz může být simplexní nebo poloduplexní. Spojení je možno uskutečnit s rádiovými stanicemi: VXW-010, VWN-101,VXN-110. VXM-110,VXM-lllaVXM-116.

Technické údaje

Kmitočtové rozsahy: 33 až 35 MHz, 44 až 46 MHz, 73 až 78 MHz,
78 až 84 MHz a 88 až 88,2 MHz.
Druh provozu: kmitočtově modulovaná telefonie (F3) při kmitočtovém zdvihu + 5 kHz.
Počet pracovních kanálů: 1 až 8 při vzájemném odstupu 25 kHz.
Citlivost přijímače: 0,7 µV při poměru signál k šumu 20 dB.
Selektivita: proti zahlcení sousedním kmitočtem 60 dB.
Vysokofrekvenční výkon: 1 W.
Nízkofrekvenční výkon: 400 mW při maximálním 10% zkreslení.
Anténa a dosah: se svazkovou anténou v rovinatém terénu 6 až 10 km, ve městě do 3 km. Dosah se zvyšuje využitím antén vybudovaných na základně.
Napájení: z akumulátorové baterie složené z 11 článků NiCd uložených v pouzdře. Zdroj se nabíjí buď samostatně mimo rádiovou stanici, nebo přímo v soupravě rádiové stanice, případně i za provozu. Dobíjí-li se zdroj za provozu rádiové stanice, vloží se nabíječ VYN 005 mezi vlastní rádiovou stanici a zdroj. Je-li rádiová stanice vybavena selektivní volbou, vloží se nabíječ VYN 005 mezi selektivní volbu a zdroj. V tomto složení je možno napájet rádiovou stanici i ze sítě 220 V.
Nabíjecí proud je z nabíječe optimálně nastaven a není třeba žádná dodatečná regulace. Zdroj je možno dobíjet nabíječem TESLA VYN 100, popřípadě sdruženým nabíječem s časovači jednotkou TESLA VYN 101. Těmito nabíječi lze nabíjet až 10 akumulátorových zdrojů 13,5 V/900 mAh.
Nabíječ TESLA VYN 101 má proti nabíječi VYN 100 vestavěnou časovou jednotku, která možňuje nastavit nabíjecí čas od 1 do 16 hodin. Tento nabíječ současně indikuje dobu nabíjení a podle nastaveného programu nabíjení přeruší.
Návěstění: kmitočtem 655 Hz ±1 Hz.
Spotřeba: při vysílání 350 mA, při příjmu 95 mA a při služebním příjmu 40 mA.
Doba provozu: asi 8 hodin.
Rozsah provozních teplot: +55 °C až —10 °C, je však provozuschopná až do —25 °C.
Rozměry: 220 x 226 X 51 mm.
Hmotnost: 2,5 kg.

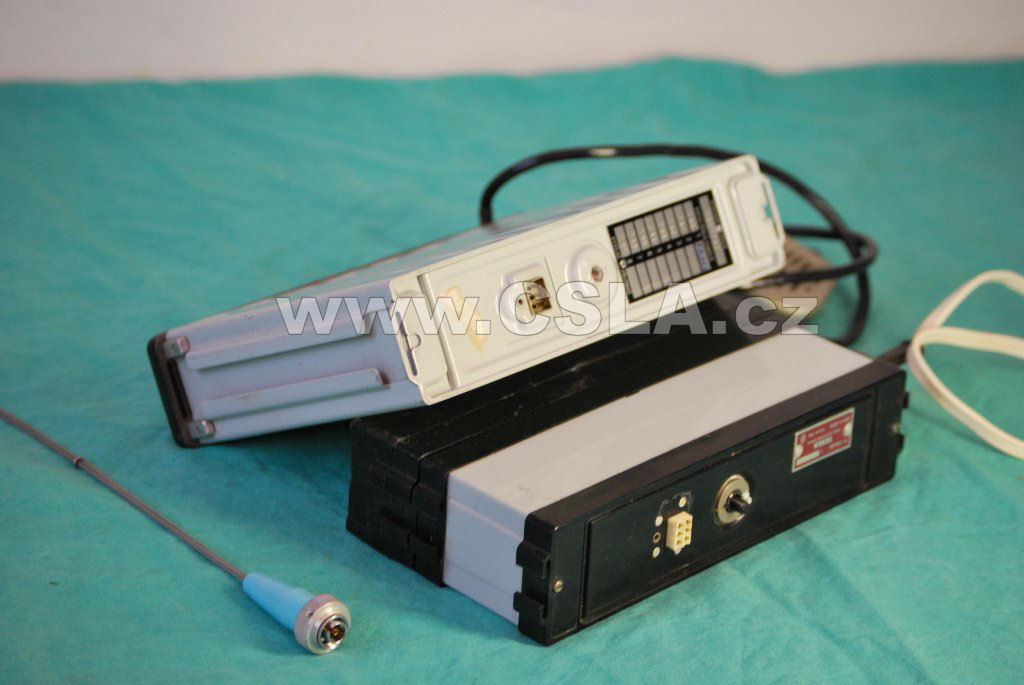

Složení soupravy

Souprava se skládá:
- z rádiové stanice,
- z prutové antény,
- z napájecího zdroje,
- z indikátoru pro vysílání,
- z reproduktoru - mikrofonu,
- z popruhů.

Zdroj: SPOJ-51-7 Spojovací prostředky ČSLA
