Minová hledačka W4P

Minová hledačka W4P je elektrický přístroj určený k zjišťování kovových min, popř. nekovových min s kovovými rozněcovači, dělostřeleckých nábojů a leteckých pum, které jsou uloženy v zemi nebo ve sněhu. Je též určena k zjišťování kovových min, nábojů atd. umístěných ve vodě a to do hloubky 20 m.

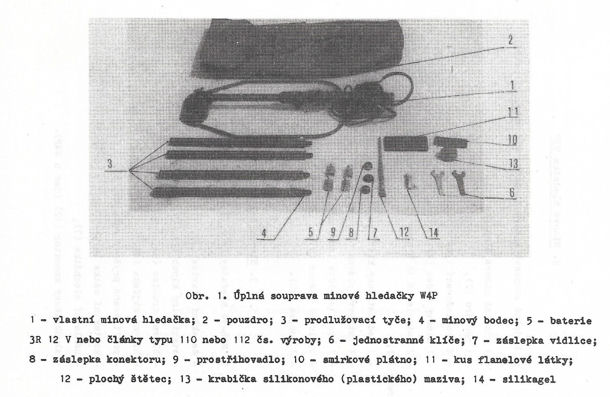

Úplná souprava minohledačky:

- vlastní minová hledačka,
- pouzdro,
- 4 prodlužovací tyče,
- minový bodec,
- 2 baterie 3R 12 V nebo články typu 110 nebo 112 čs. výroby,
- 2 jednostranné klíče (19 a 24),
- záslepka vidlice,
- záslepka konektoru,
- prostřihovadlo,
- smirkové plátno,
- kus flanelové látky,
- plochý štětec,
- krabička silikonového (plastického) maziva,
- silikagel.

Hlavní části:

- detekční hlavice,
- stavitelný kloub,
- hlavní trubice,
- hlavní objímka,
- profilovaná pryžová rukojeť,
- kontaktní zátka,
- náhlavní sluchátka,
- sluchátkový konektor.

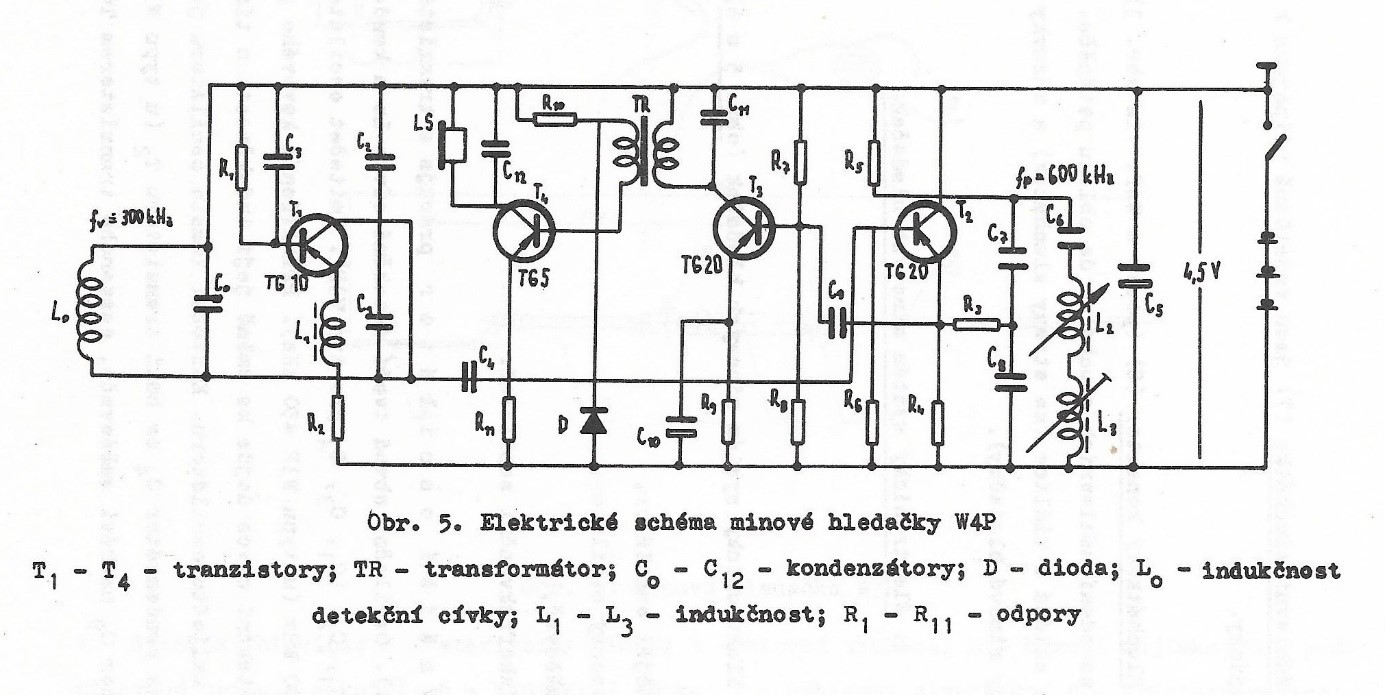

Elektronický systém minových hledaček obsahuje:

- vnější oscilátor,
- pomocný oscilátor,
- směšovač,
- nízkofrekvenční zesilovač.

Takticko – technická data:

Hmotnost vlastní hledačky 5,25 kg
Rozměry v přepravním obalu (d x š x v) 100 x 360 x 760 mm
Kmitočet pro optimální citlivost hledačky 100 – 200 Hz
Rozsah pracovních teplot - 40°C / + 50°C

Zdroj: Žen-29-1 MINOVÉ HLEDAČKY A HLEDAČKY FEROMAGNETICKÝCH MATERIÁLŮ, 1988

Zpracoval Lukáš Doubrava
